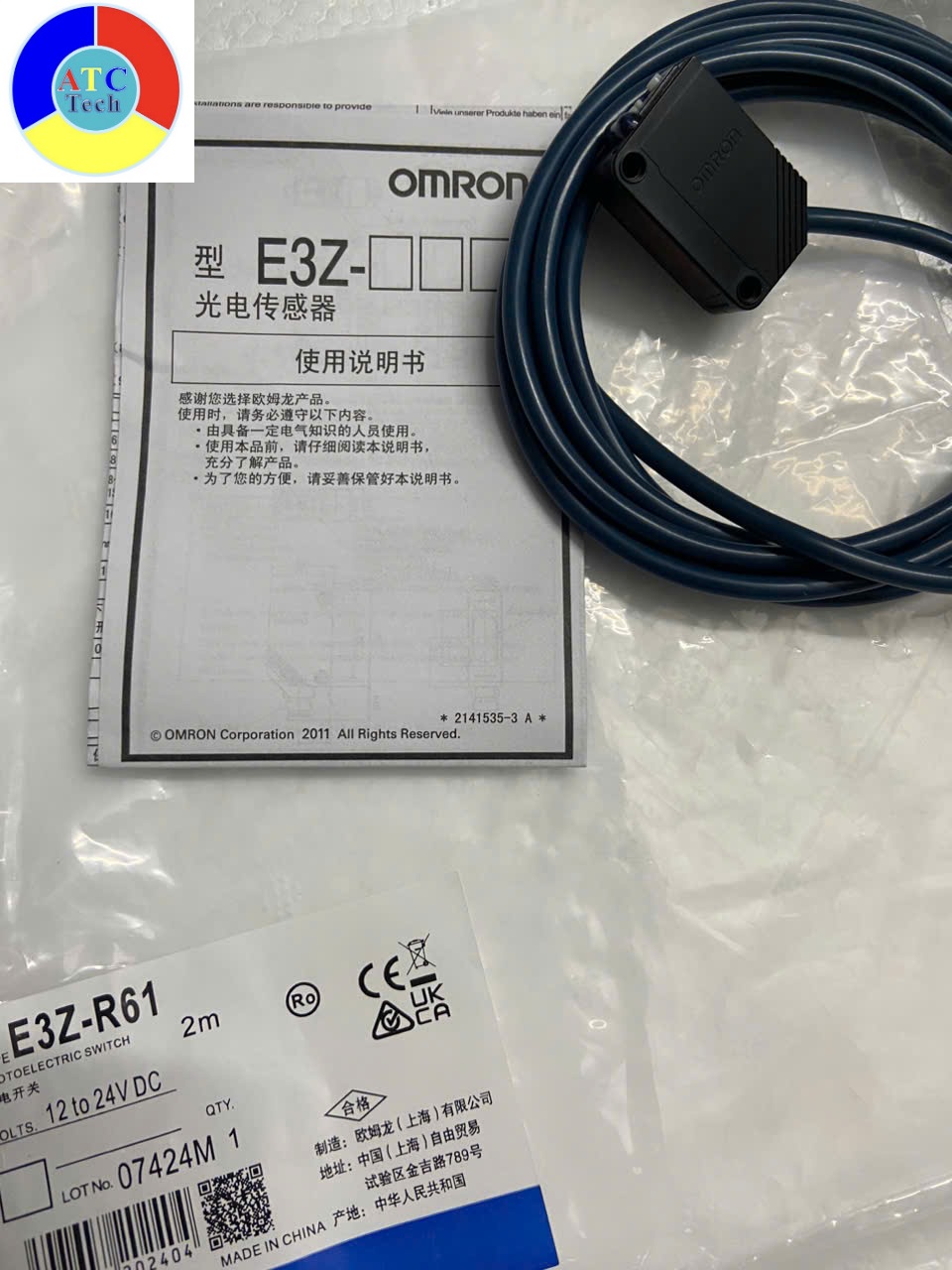

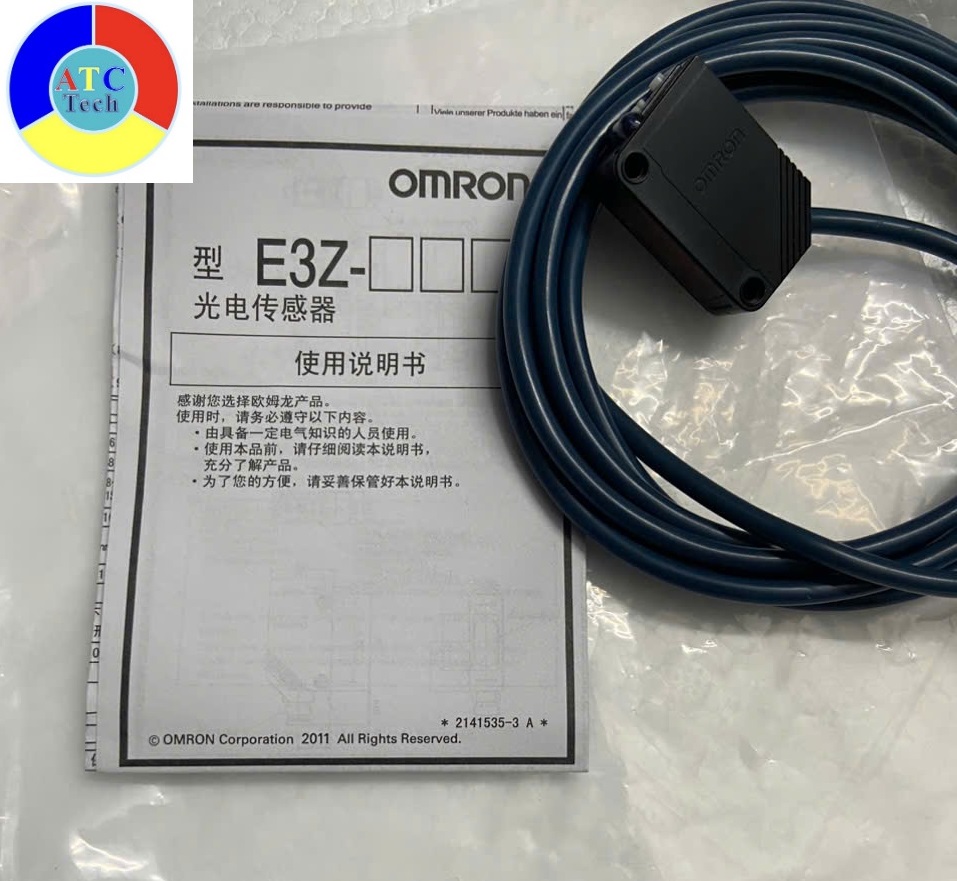

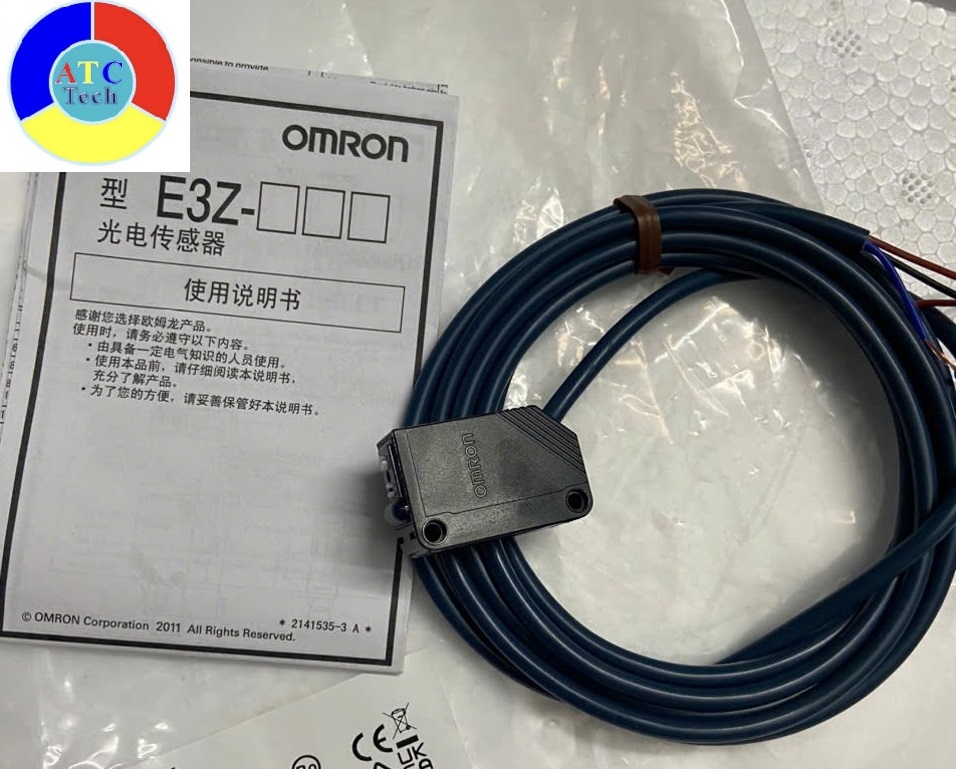

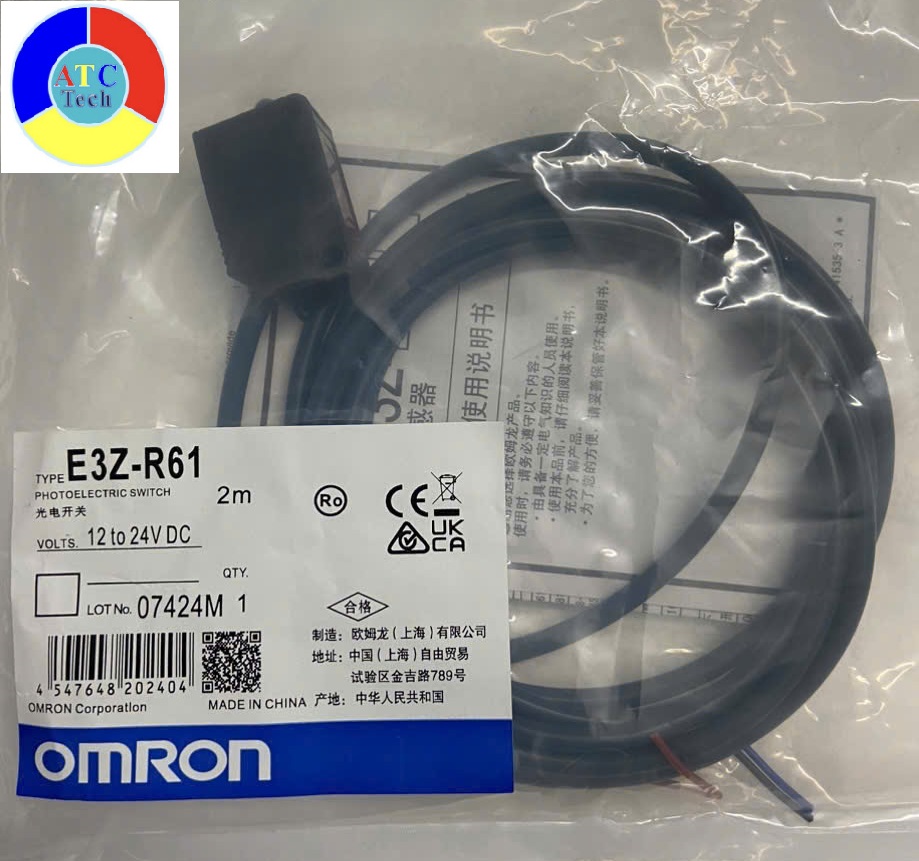

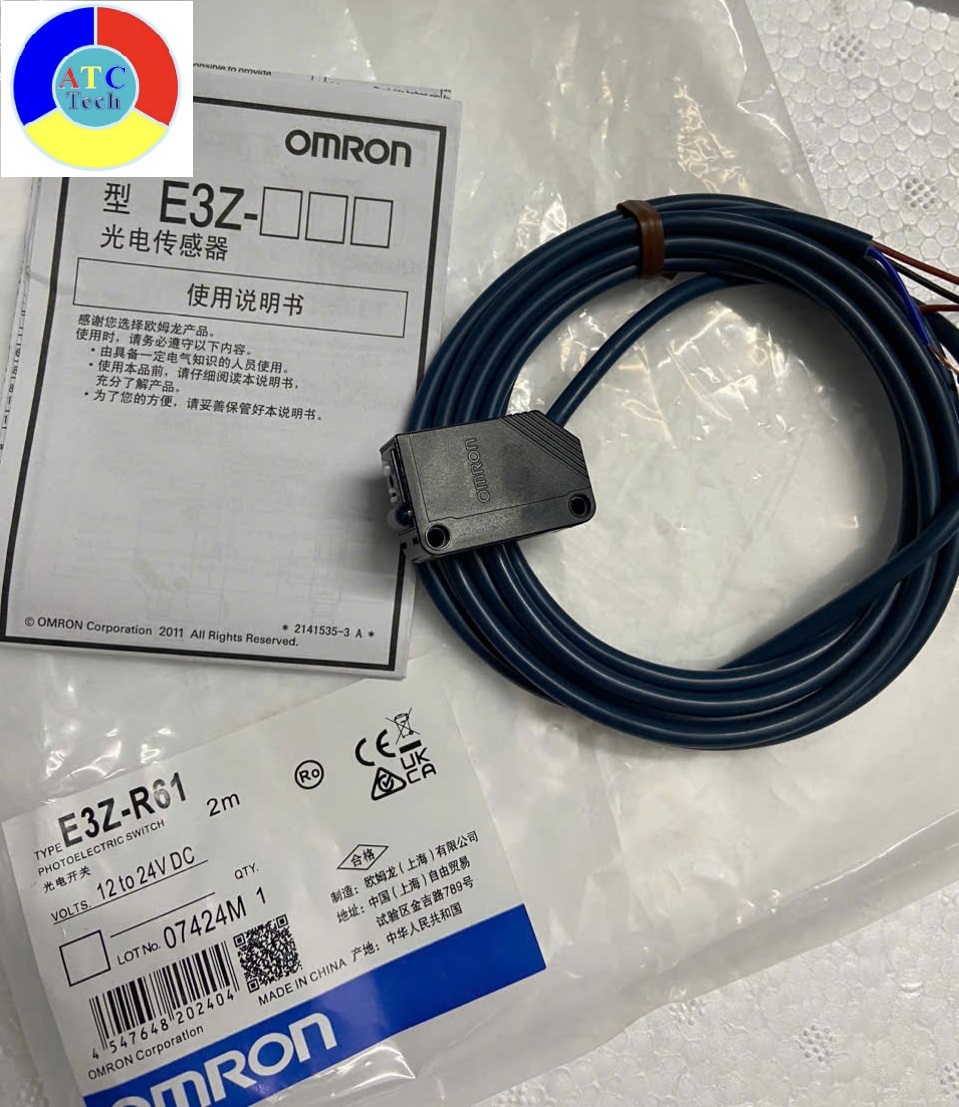

Cảm biến quang E3Z-R61

Model:E3Z-R61 NPN 12V/24VDC

Là một loại cảm biến quang, sản phâm được dùng trong các loại máy công nghiệp, Robot, là thiết bị chuyên được sử dụng trong máy Tự động hoá.

E3Z-DR61 : có khoảng bắt 1-50Cm khi không sử dụng chế độ Gương, tuỳ thuộc vào khoảng cách mình điều chỉnh xa hay gần.

Ở chế độ Sử dụng gương có khoảng bắt 20Cm-250Cm

Điện áp hoạt động : 12->24VDC +10%.

Biên dạng bên ngoài: Dầy 11mm, Rộng 21mm, Dọc 31. có 2 lỗ ren M3, khoảng cách 2 lỗ 25.4mm

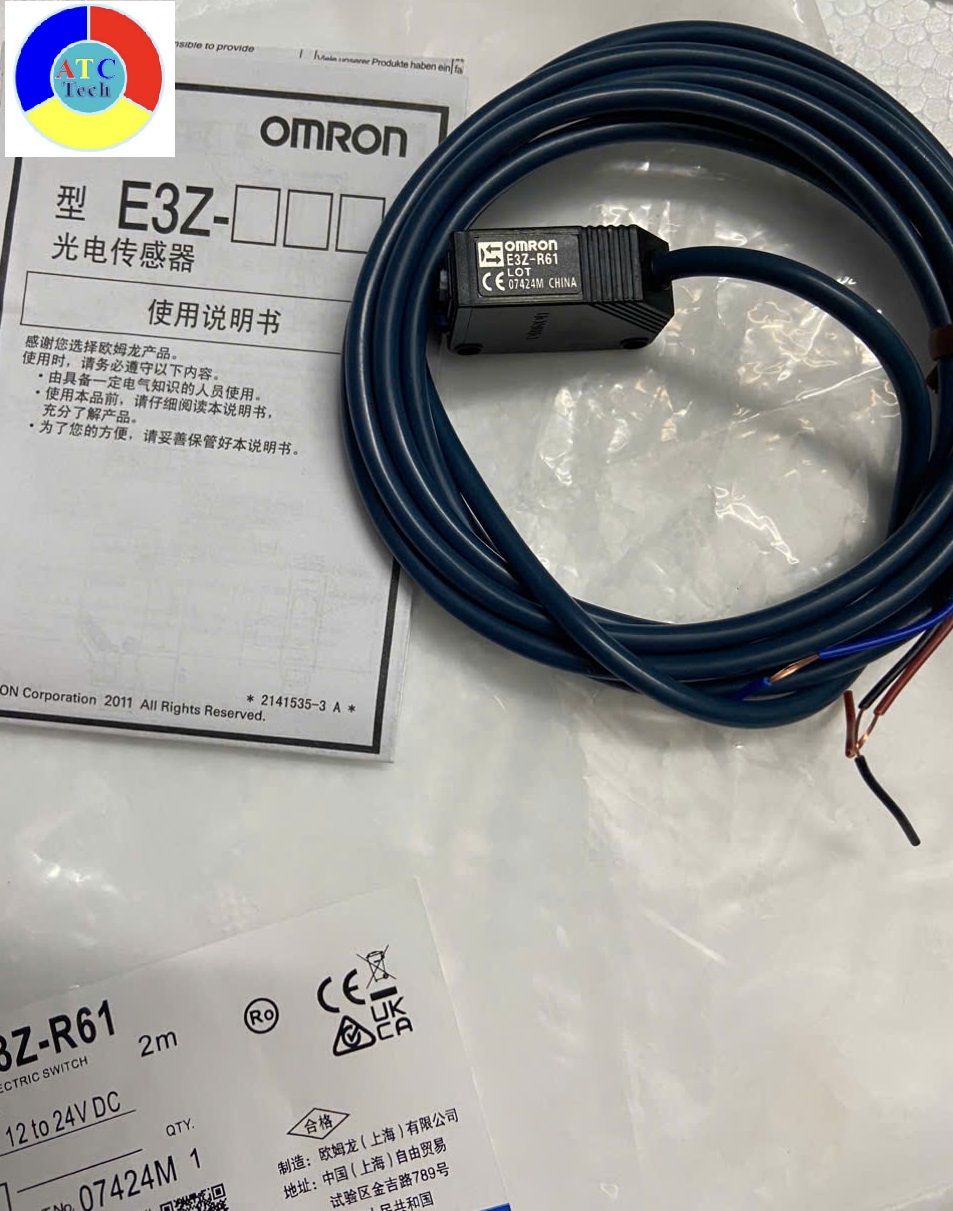

Kết nối thiết bị : Sant phẩm có 3 dây

- Dây Màu Nâu -> ( +) 12-24VDC

- Dây Màu Xanh Dương -> ( - ) 0V

- Dây Màu đen -> Dây tín hiệu ( dạng NPN)

Tín hiệu dạng NPN là : khi cảm biến xuất tín hiệu thì dây tín hiệu được nối thông với 0V, khi không xuất tín hiệu Dây tín hiệu ở dạng treo điện áp không xác định ( không có điện áp )
